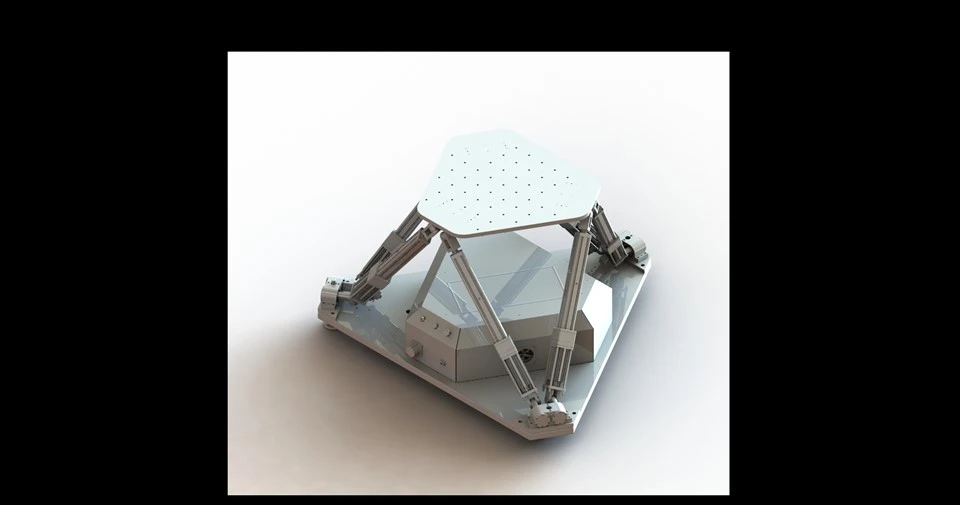

LRPT-06D500K-Una piattaforma di movimento a 6 DOF ad alte-prestazioni con risposta ultrarapida di 80 gradi/s (1,2 m/s)

L'esapode LRT offre una risposta rapida, un'elevata precisione ed è supportato da un team tecnico forte ed esperto. Forniamo ai clienti soluzioni complete e complete! Fornitura adeguata, spedizione veloce, consegna puntuale, per fornire prodotti e servizi di qualità. I nostri prodotti sono sottoposti a test rigorosi, qualità affidabile, benvenuti a consultare.



• L'esapode opera sotto il sistema di monitoraggio e controllo.



• Il sistema di controllo adotta una struttura di controllo gerarchica.



• L'unità di monitoraggio è responsabile dell'interazione con l'interfaccia uomo-macchina e accetta i comandi operativi dell'utente. Emette segnali di controllo al-computer di controllo in tempo reale.





Grande capacità di carico Sicuro e affidabile Robusto e durevole



DOF	Allineare	Velocità	Accelerazione
Pece	±25 gradi	±30 gradi/s	±150 gradi/s2
Rotolo	±25 gradi	±30 gradi/s	±150 gradi/s2
Imbardata	±30 gradi	±30 gradi/s	±150 gradi/s2
Ondeggia	±0.30m	0.5m/s	5m/s2
Ondeggiare	±0.30m	0.5m/s	5m/s2
Sollevamento	±0.18m	0.5m/s	5m/s2

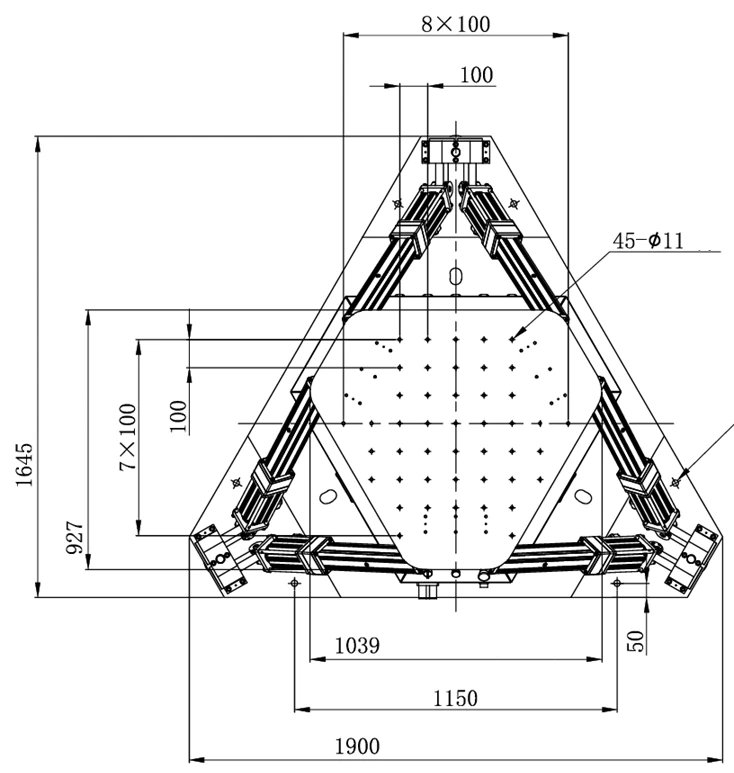

Unità:mm

Peso:600 kg

Colore:Bianco

Materiale: Lega di alluminio + acciaio

Carico utile:500 kg

Misurare:1900 mm*1645 mm*1010 mm

Dimensione del carico utile: inferiore o uguale a2000 mm*2000 mm*800 mm

Metodo di installazione: Foro filettato

Distanza dei fori di montaggio: Personalizza





Requisiti di alimentazione	Tensione nominale: 220 V CA (intervallo: -10% -10%)
	Frequenza nominale: 50 Hz (intervallo: -5% -5%)
	Potenza nominale: 8,6Kw
	Potenza di picco: 12Kw
Ambiente Requisiti	Ambiente di archiviazione: Temperatura: -30-65 gradi Umidità:5%-95% Pressione atmosferica:85-108Kpa Livello di protezione: IP54
	Ambiente di lavoro: Temperatura: -20-50 gradi Umidità:5%-95% Pressione atmosferica: 85-108 Kpa Livello di protezione: IP54





La progettazione intelligente del software fornisce un'interfaccia uomo-di facile utilizzo, garantendo l'affidabilità sia del software che dell'hardware del sistema. Consente il controllo-in tempo reale dell'hexapod e il monitoraggio continuo dello stato del sistema.















I cilindri elettrici, noti anche come attuatori elettrici o servocilindri elettrici, sono dispositivi di azionamento di precisione che convertono il movimento rotatorio di un motore elettrico in movimento lineare. Integrano componenti come un servomotore, un azionamento, una vite a ricircolo di sfere o una vite a rulli planetari ad alta-precisione e un sensore di posizione in un'unità di movimento lineare modulare completa.





Il nucleo di un cilindro elettrico è il suo meccanismo di conversione da "rotativo-a-lineare":







Rispetto ai tradizionali cilindri idraulici e pneumatici, i cilindri elettrici offrono notevoli vantaggi:



Alta precisione e controllabilità:

Abbinato a un servosistema, la precisione di posizionamento può raggiungere il livello del micron, consentendo profili di movimento complessi e programmabili.



Elevata rigidità e forza elevata:

La struttura robusta consente loro di sopportare carichi elevati e fornire un'elevata forza di uscita.



Alta efficienza e risparmio energetico:

Elevata efficienza di conversione dell'energia (in genere superiore all'80%) e consumo di energia quasi-zero in modalità standby, di gran lunga superiore ai sistemi idraulici.



Pulito e rispettoso dell'ambiente:

Non è necessario utilizzare olio idraulico o aria compressa, eliminando così i rischi di perdite e garantendo un ambiente operativo pulito adatto ad applicazioni con elevati requisiti di pulizia.



Basso rumore e bassa manutenzione:Funzionamento regolare e silenzioso; non richiede cambi regolari di olio o filtri come i sistemi idraulici, con conseguenti costi di manutenzione molto bassi.



Installazione flessibile:Il design compatto e modulare consente una facile integrazione in varie apparecchiature automatizzate.



Intelligenza e reti:Facilmente collegabile a PLC, PC industriali, ecc., consentendo il monitoraggio remoto, la diagnosi dei guasti e il controllo del bus (ad es. EtherCAT, PROFINET).





Grazie alle loro eccellenti prestazioni, i cilindri elettrici sono diventati un componente fondamentale nell'automazione industriale e sono ampiamente utilizzati in:



Automazione Industriale:Bracci robotici, linee di assemblaggio, sistemi di erogazione, apparecchiature di saldatura, stampaggio di precisione.



Attrezzatura di prova:Tavole vibranti di simulazione, tester di fatica, piattaforme di posizionamento ad alta-precisione (come la piattaforma di movimento menzionata in precedenza).



Aerospaziale:Prove sulle superfici di controllo degli aeromobili, meccanismi di simulazione dei portelli.



Difesa:Trasmissione del passo radar, dispositivi di montaggio missilistici.



Attrezzature mediche:Robot chirurgici, sollevamento e posizionamento di tavoli per scanner CT, attrezzature per riabilitazione.



Veicoli speciali:Test di pacchi batterie per veicoli elettrici, simulatori di guida.





Caratteristica	Cilindro elettrico	Cilindro idraulico	Cilindro pneumatico
Precisione	Molto alto	Medio	Basso
Controllabilità	Eccellente	Bene	Giusto
Forza di uscita	Alto	Molto alto	Relativamente basso
Velocità	Alto	Molto alto	Estremamente alto
Costo di manutenzione	Basso	Alto	Medio
Pulizia	Pulito	Rischio di contaminazione dell'olio	Richiede aria filtrata
Consumo energetico	Alta efficienza e risparmio energetico	Minore efficienza	Bassa efficienza
Costo	Investimento iniziale più elevato	Sistema complesso, costo totale potenzialmente più elevato	Basso investimento iniziale
